最终效果

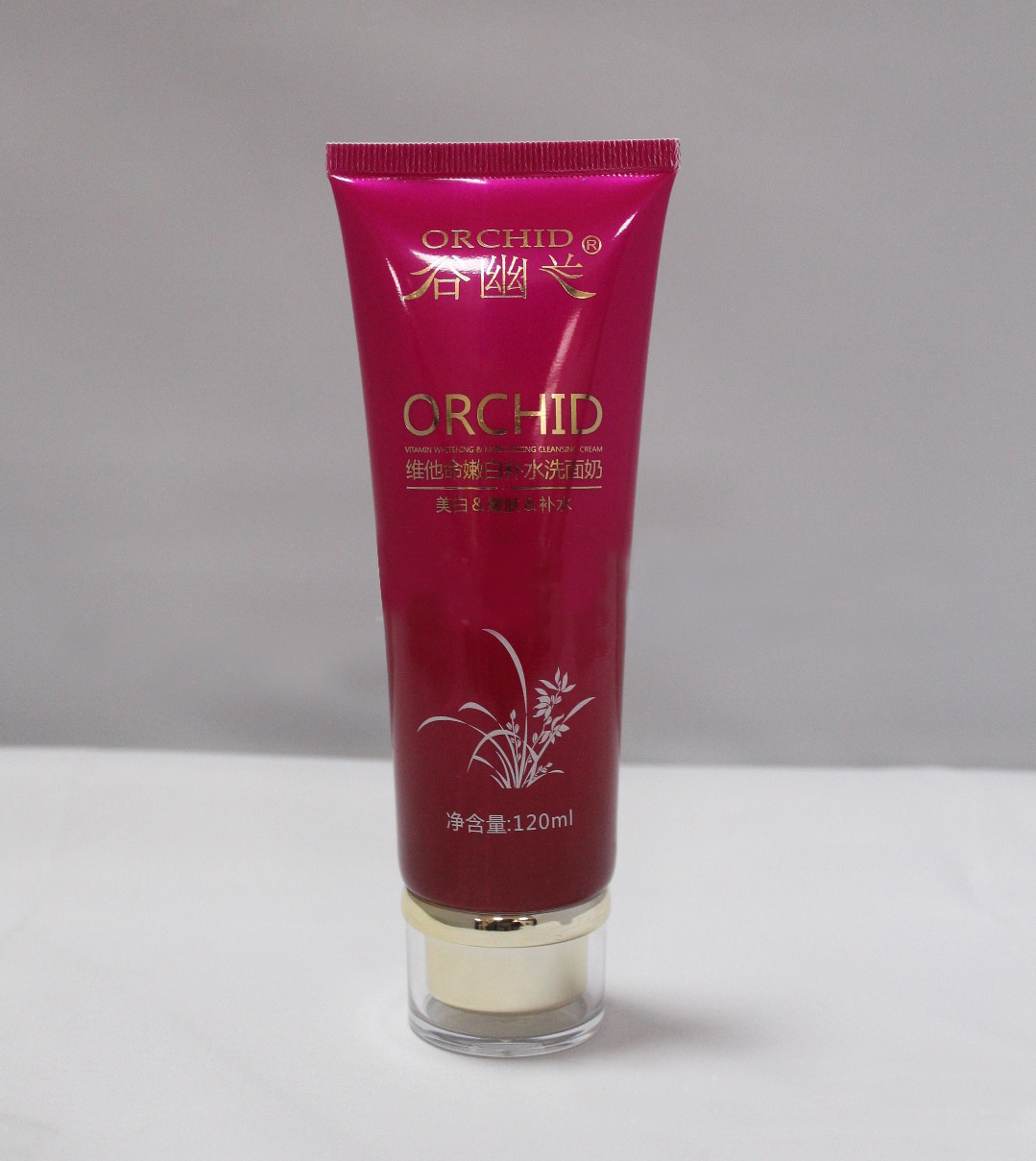

原图

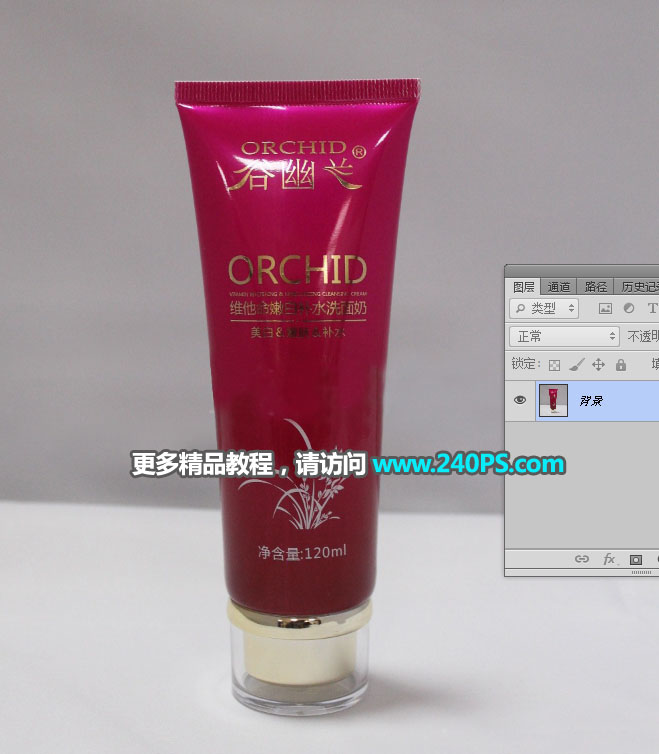

1、把上面的产品图素材保存到本机，打开PS软件，再打开保存的素材。

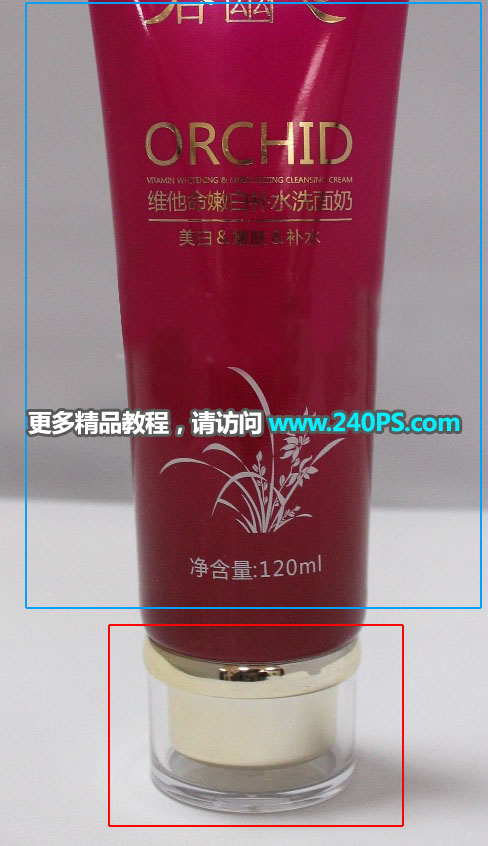

2、修图之前先来分析一下素材：产品主体部分像素不清晰，光影很乱，噪点很多;盖子部分严重偏色，并且也有很多色块和噪点。碰着这种图只能选择重新绘制。

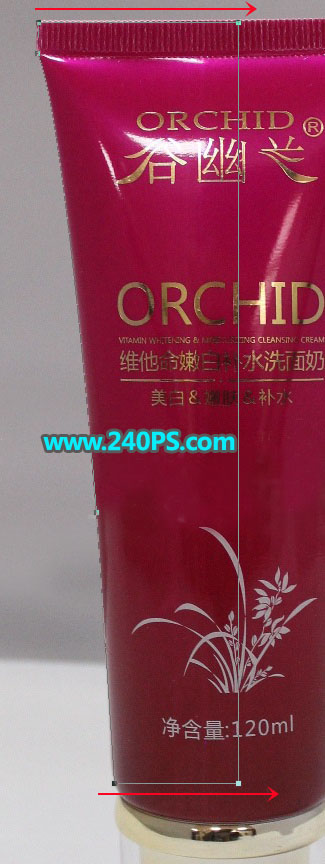

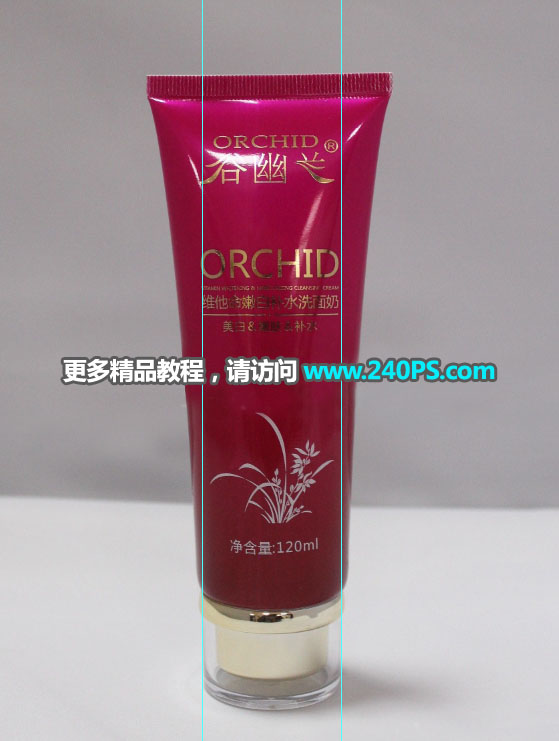

3、按ctrl + J 把背景图层复制一层，先拉两条竖直的参照线，看看产品是不是竖直，可以按Ctrl + T 进行旋转和调整。

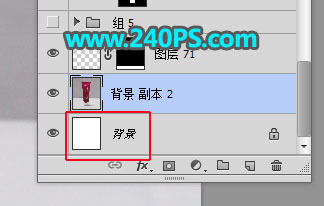

4、把原背景图层填充白色。

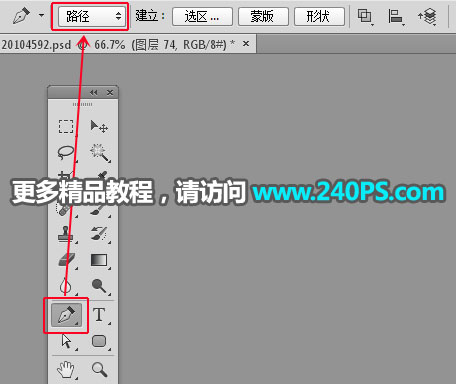

5、现在来勾产品结构分层图。在工具箱选择“钢笔工具”，在属性栏选择路径。

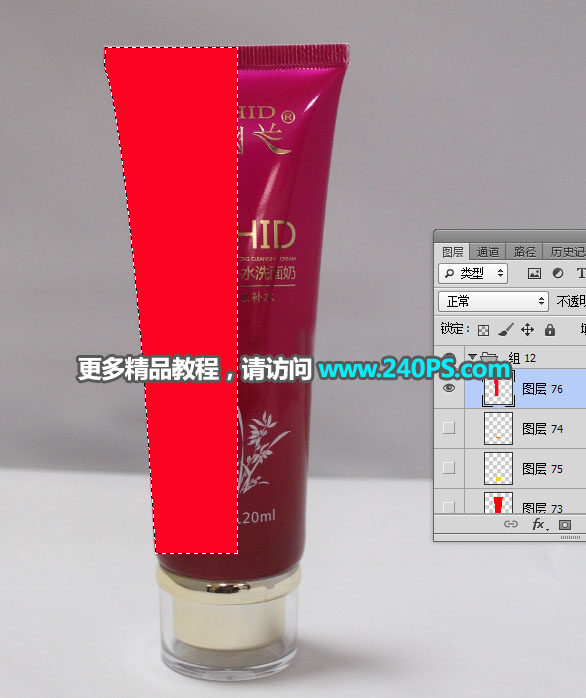

6、在原图上面新建一个组，再新建一个图层，用钢笔工具勾出主体左半部份的路径，顶部和底部路径都是直的，如下图。

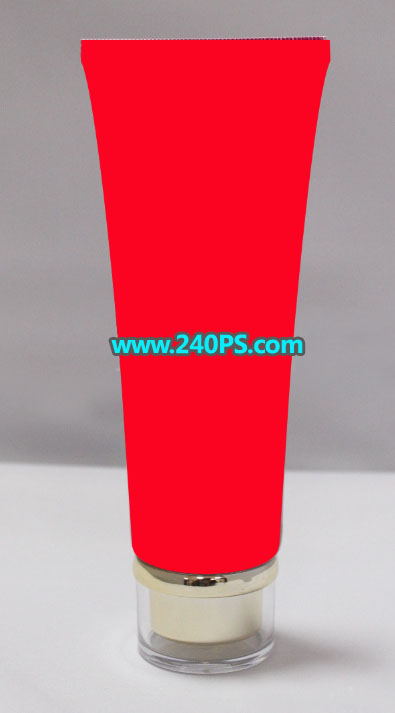

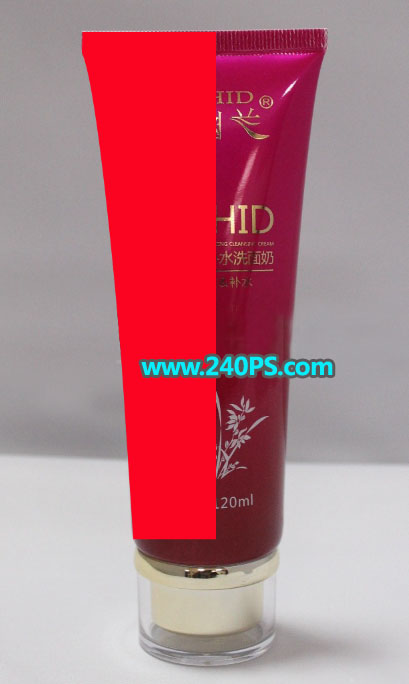

7、按Ctrl + 回车把路径转为选区，然后填充红色，按Ctrl + D 取消选区。

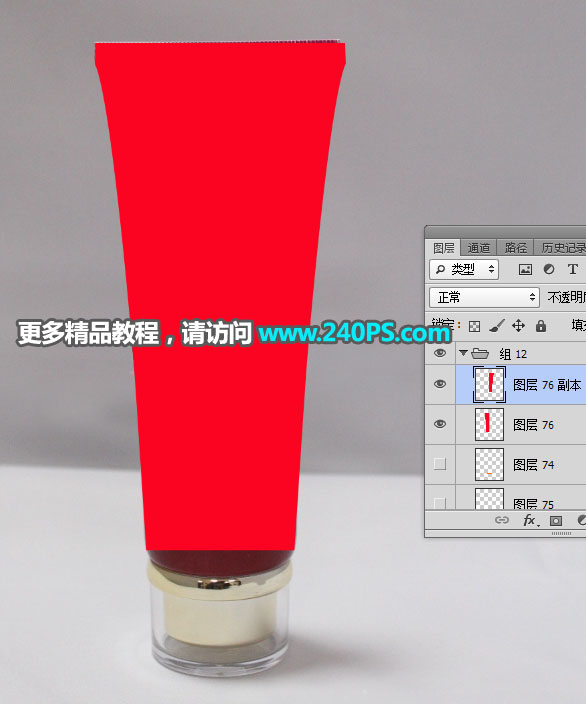

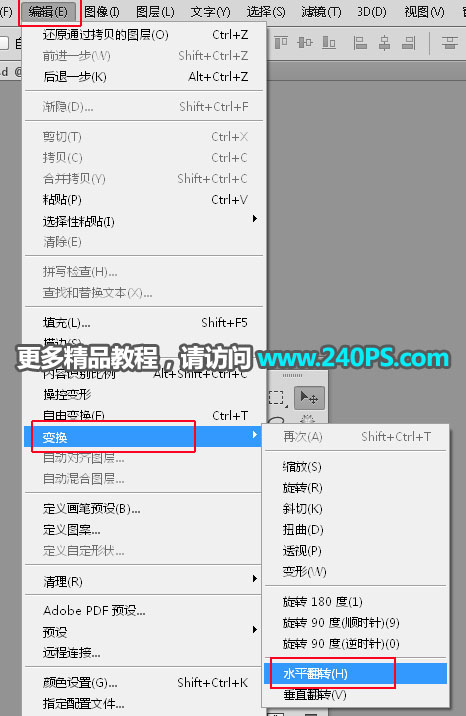

8、按Ctrl + J 把当前图层复制一层，选择菜单：编辑 > 变换 > 水平翻转，然后用移动工具移到右侧部分，过程如下图。

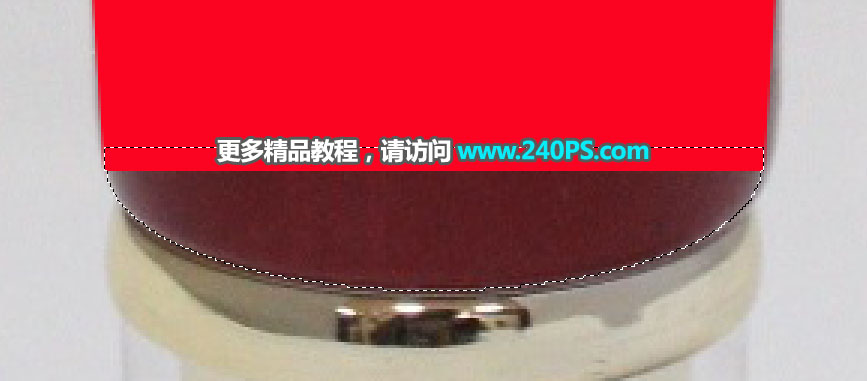

9、新建一个图层，用钢笔勾出缺失部分的选区，再填充同样的颜色，按Ctrl + D 取消选区。

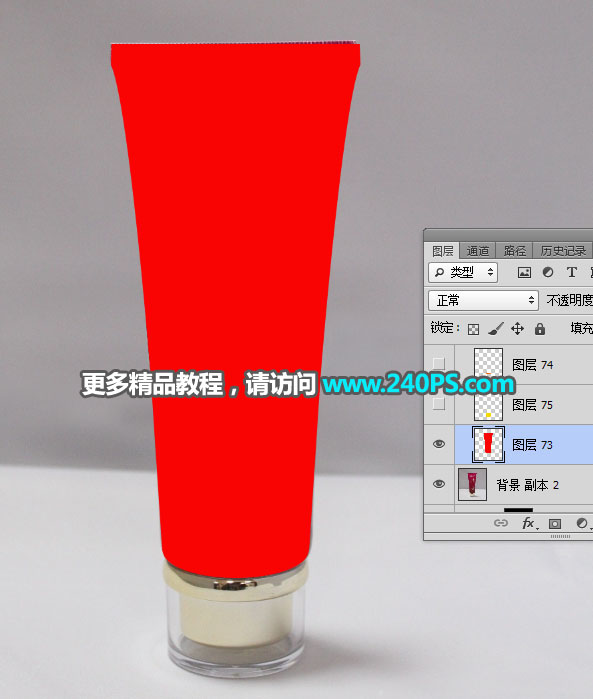

10、把刚才的几个图层选择好，按Ctrl + E合并为一个图层。

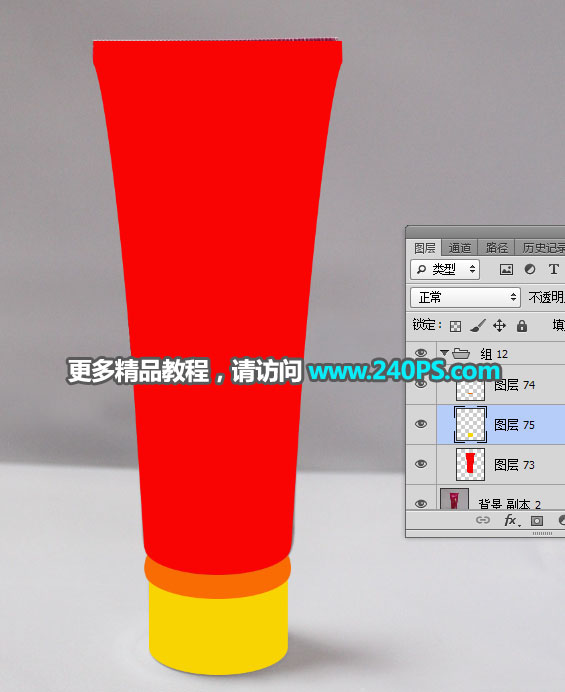

11、金属环和盖子部分用同样的方法制作分层图，如下图。

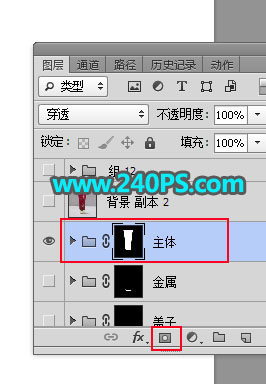

12、载入主体部分的选区，在背景图层上面新建一个组，然后点击图层蒙版。

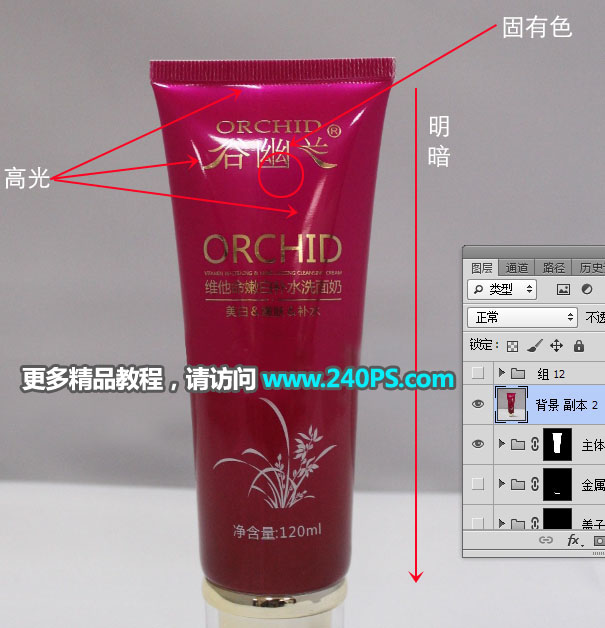

13、把原图显示出来，现在来分析一下主体部分的光影：高光主要在顶部和左右两侧;固有色为紫红色;上面到底部有明暗过渡，如下图。这些信息非常重要，绘制的时候会用到。

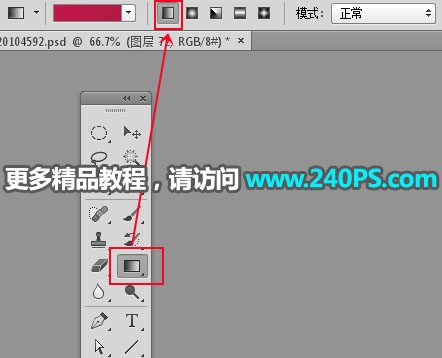

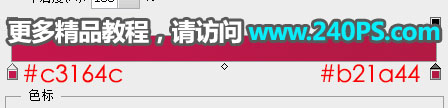

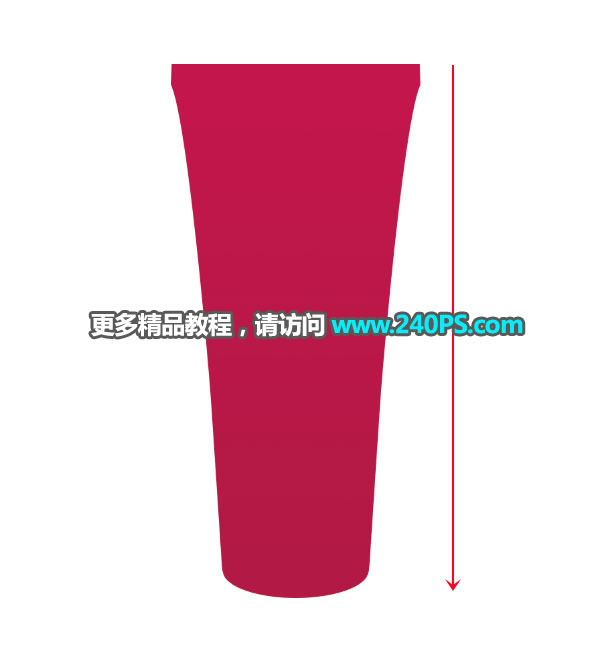

14、在组里新建一个图层，选择渐变工具，颜色设置如下图，在属性栏选择“线性渐变”，然后由上至下竖直拉出渐变色，过程如下图。

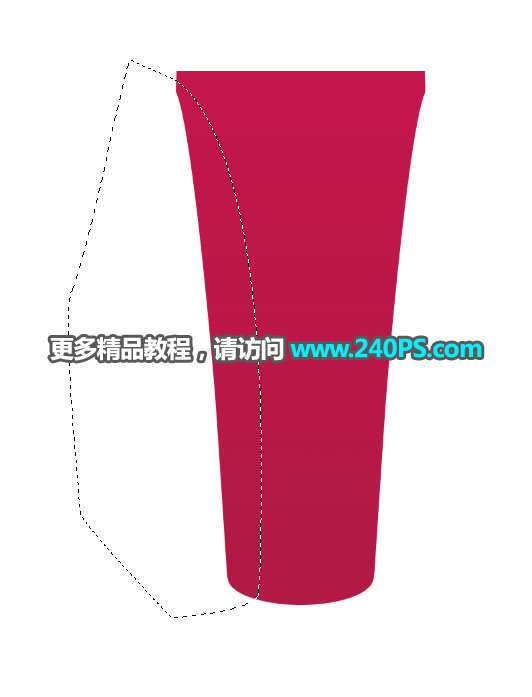

15、用钢笔勾出左侧高光部分选区，按Ctrl + J 把选区部分的色块复制到新的图层。

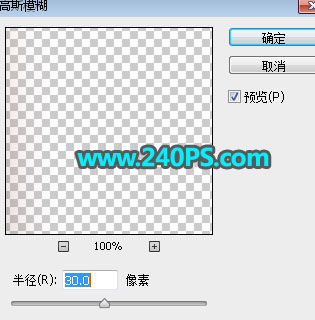

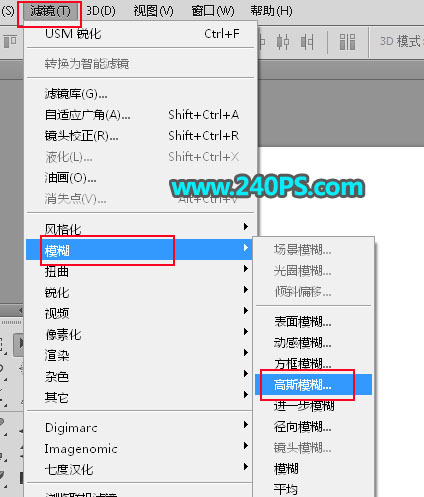

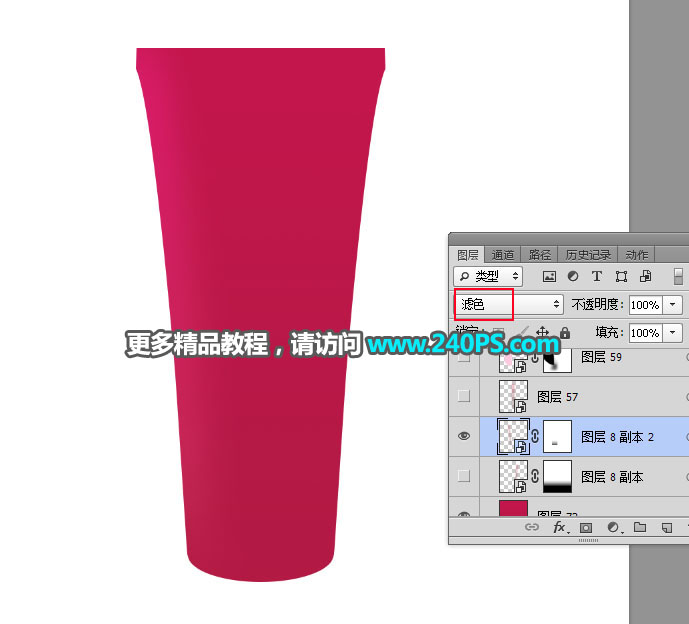

16、选择菜单：滤镜 > 模糊 > 高斯模糊，半径设置为30，确定后把图层混合模式改为“滤色”。

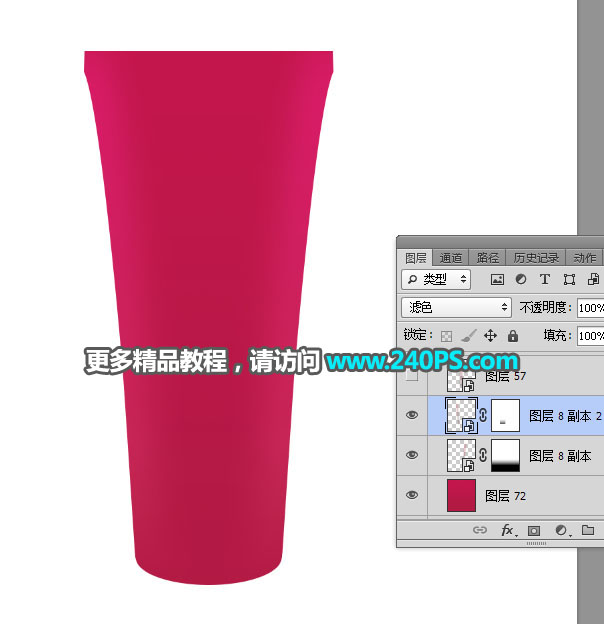

17、右侧部分高光直接复制左侧的，水平翻转一下，然后用移动工具拖到右侧合适位置。

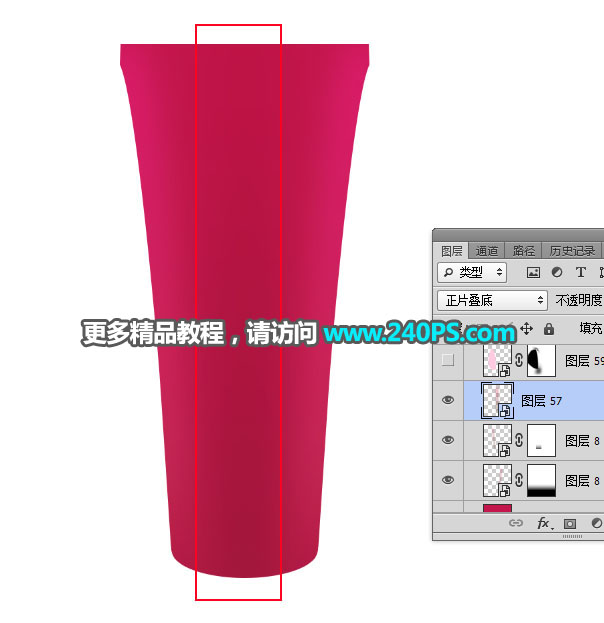

18、中间部分稍微压暗一点，也是用同样的方法，只是混合模式改为“正片叠底”。

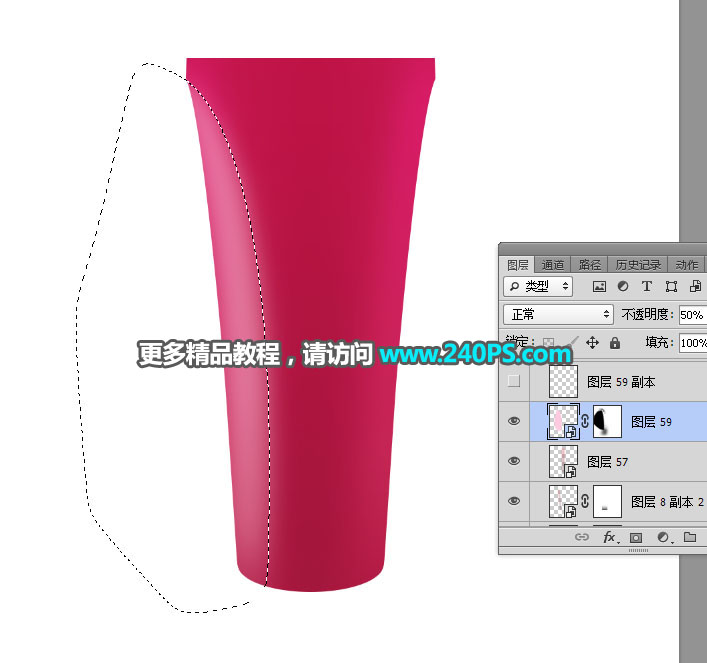

19、新建一个图层，用钢笔工具左侧边缘高光选区，羽化6个像素后填充原图高光颜色，按Ctrl + D 取消选区;添加图层蒙版，用透明度为10%的柔边黑色画笔把边缘过渡涂出来。

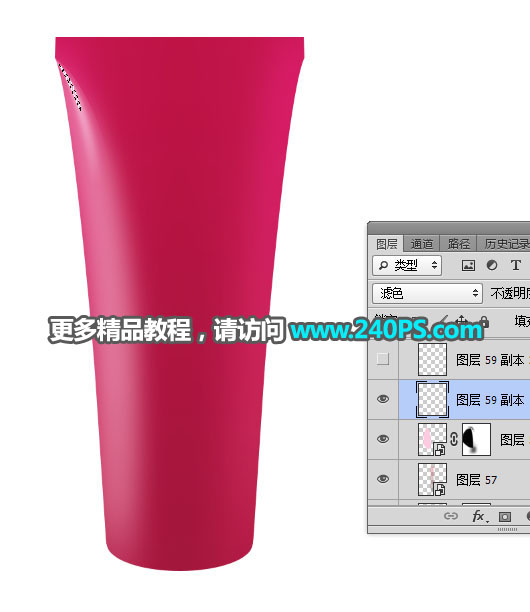

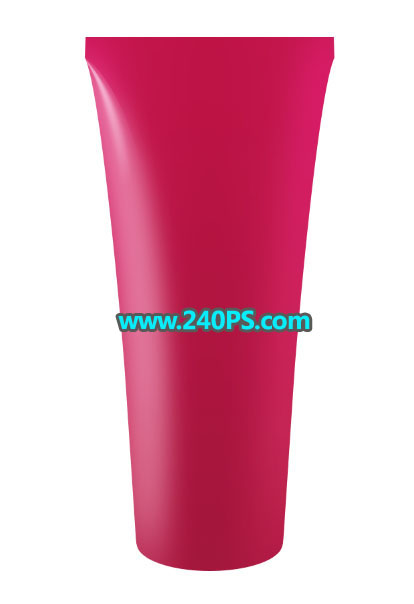

20、边缘顶部区域再加上一点高光，如下图。

21、右侧边缘高光直接复制左侧的，效果如下图。

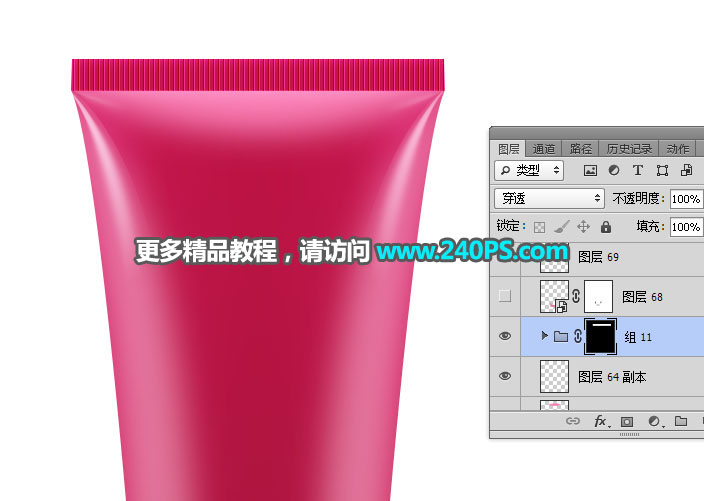

22、顶部高光也是同样的方法制作，效果如下图。

23、再加上顶部的边缘部分，效果如下图。

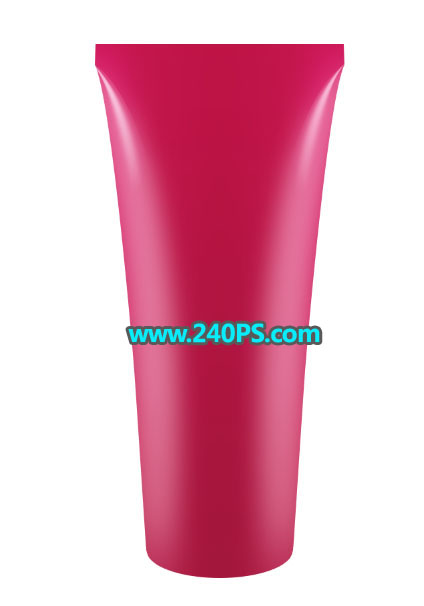

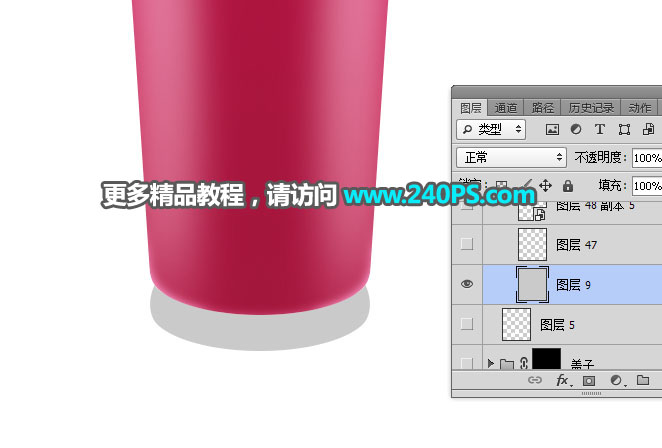

24、底部区域加上一些高光，如下图。到这里主体部分绘制完成。

25、载入金属环部分的选区。

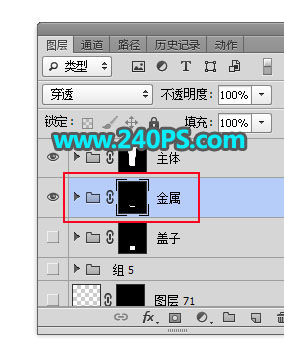

26、在背景图层上面新建一个组，并添加图层蒙版。

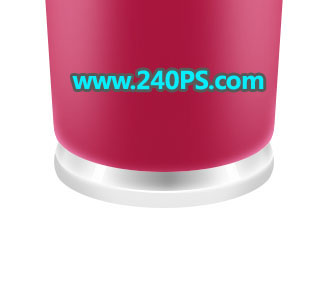

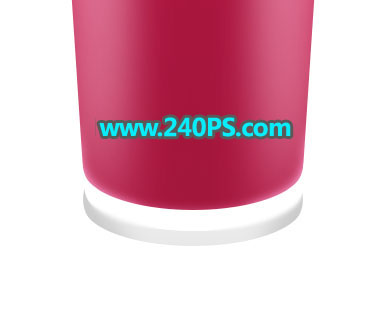

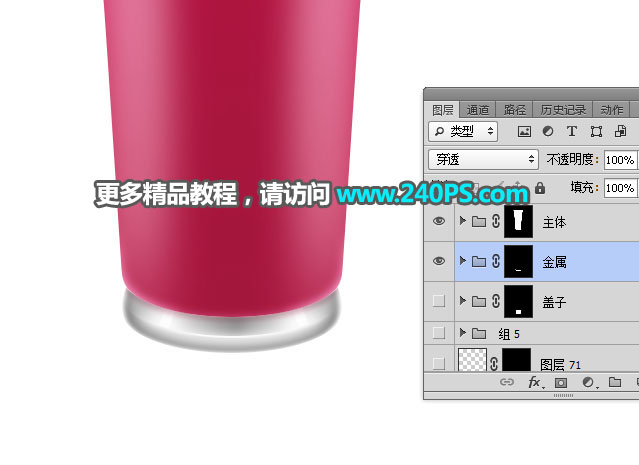

27、同样的方法绘制高光和暗部，过程如下图。

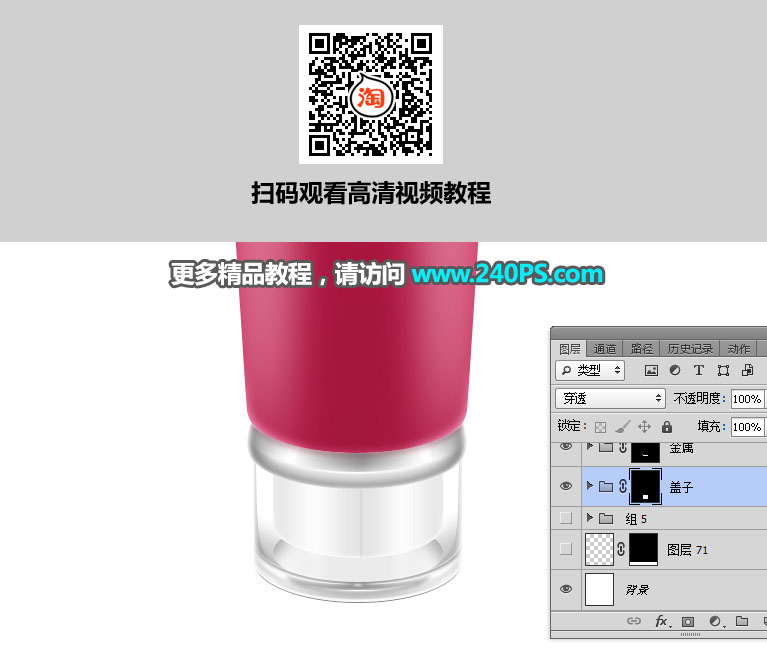

28、盖子部分也是同样的方法制作，效果如下图。

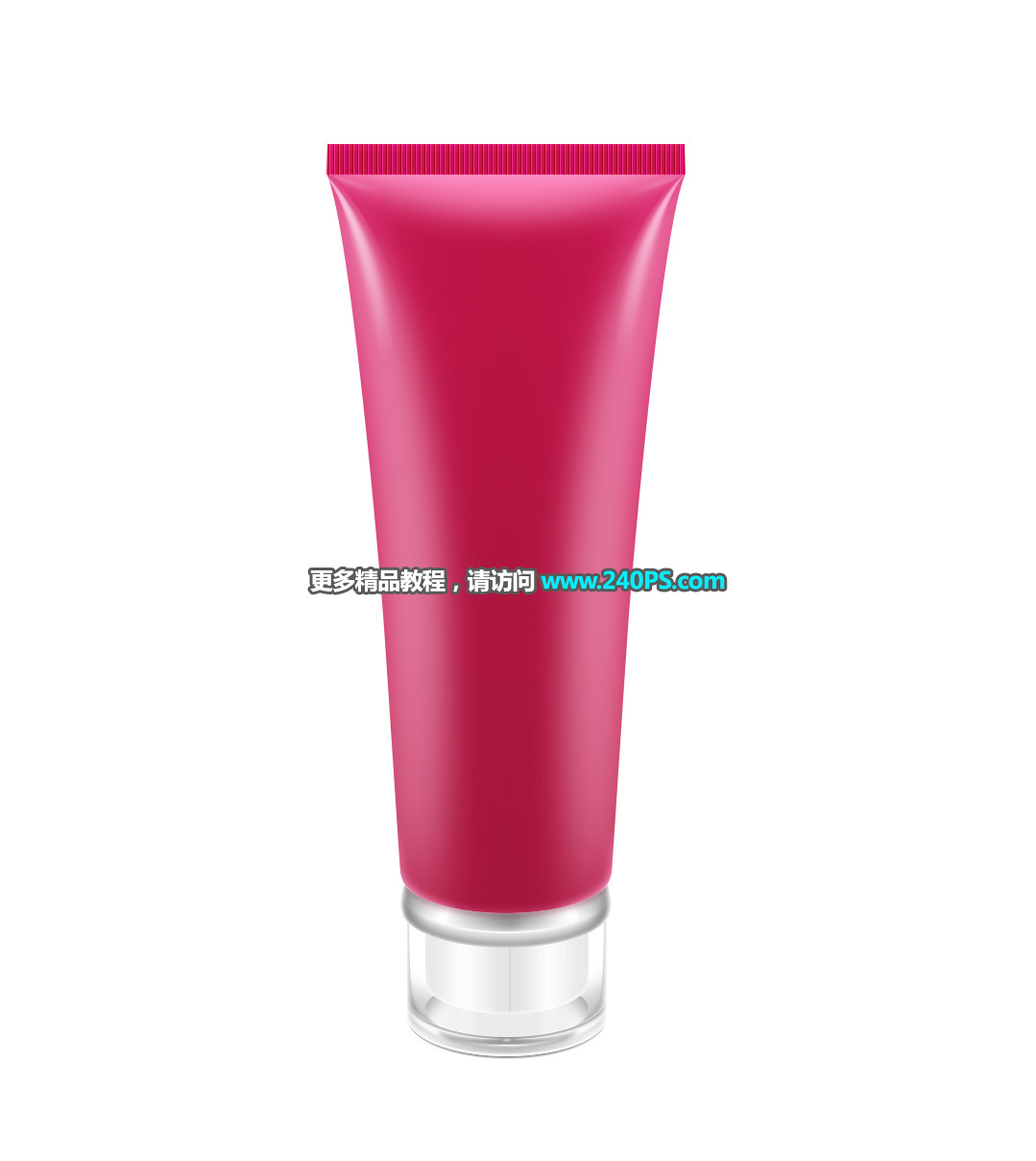

最终效果
